景观生态系列 | 5分钟了解什么是“生态植草沟”

今天这篇文章,是汉艺最新推出的一个系列,就像美剧一样,由N集剧目组成了一季的精彩放映。这个系列会从景观入手,每一季都将为大家系统化补充一些景观设计中非常重要的基础概念。

那些一提景观就经常听到的“雨水花园”、“海绵城市”等看似高深的名词,背后往往是常见但容易被我们忽略的细节和技法,所以这一系列将向大家重点介绍景观中常见又简便易懂的技术。

一方面可以帮助大家快速补充必要的景观基础知识,另一方面为下一阶段各位冲刺景观高阶设计做准备。

这个连载系列就像看小说,全程看完的同学,你们会有更大可能做出更精致的作品集,而更精致的作品集会帮你申请到比预想中更好的学校。

简单说,景观是基于对土地的研究,建立在规划/建筑/生态学等的理论基础之上,去协调自然环境与人居环境的学科。

景观生态学作为景观学最重要的基本理论之一,宏观来看为我们提供了大格局的规划原则,从细微处讲,又是我们进行细节开发的技术依据。所以,该系列的文章将分成两个主要方向——自然生态景观技术&人文生态景观技术。

自然生态技术将分成7个类别,主要针对常见的生态问题讲解相对应的解决策略,包括雨洪管理,热岛效应,垃圾处理,污染治理,人工河道与水库,工业遗址再利用,及其他领域的交叉与应用。

人文生态技术中将提到古村落的修复与保护,历史遗迹的再利用,生态旅游的经营手段等3个主要话题。

第一季,我们将从自然生态方向入手,为大家解读其中非常重要的一环——雨洪管理措施。

01

- 雨洪管理的“昨天”与“今天” -

“水”作为人类懒以生存的基本元素,从公元前6世纪的古罗马大型水运输通道,到古巴比伦空中花园的精妙供水系统,人们一直尝试着通过不同的手法干预自然,开渠引水,克服艰苦的自然环境,也创造了许多令人惊叹的景观。

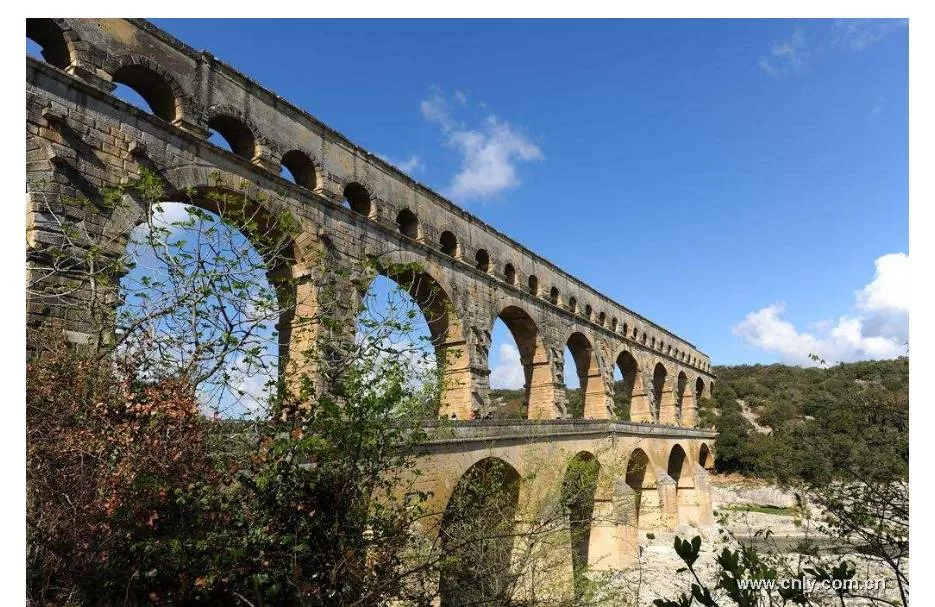

▲ 图1:古罗马水道

但随着到现在城市化进程的快速发展,大面积的硬质铺装代替了荒原与野草,笔直的城市漕运河道代替了蜿蜒的自然河流,随之而来的是暴雨侵袭/城市内涝/地下水紧缺/水源污染/供水补给不足等问题的出现。

针对城市中的雨水问题,其实早在3000BC(Burian & Edwards, 2002) 开始,就已经引起了大量规划师/景观设计师/建筑设计师们的关注,并通过不断的调研与实验,提出了应对不同雨洪问题的管理措施。

可是如今一提到雨洪问题,大多数同学都觉得雨水花园就是等同于雨洪管理措施,是解决城市内涝现象的唯一方式,而忽略了解决雨洪问题其实完全可以用更多元的手段。

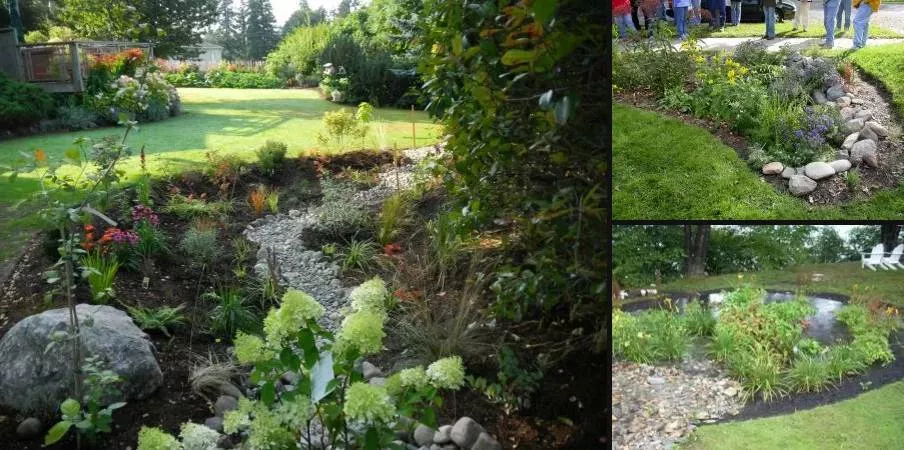

▲ 图2:雨水花园设计

其实,雨水花园只是雨洪管理的其中一种手段,除此之外还有生态植草沟(grass swale/bio swale),蓄滞池(detention basin/retention basin),人工湿地(wetland),滤层排水(filter drains)等生态技术,它们都可以满足缓解瞬时暴雨、净化地表径流水质、为动物提供生态栖息地的需求。

这些生物技术共同构成了(城市)雨洪管理体系,从源头/运输/排滞/终点等阶段分别进行处理,并进行循环再利用,以达到合理利用水资源的目的。

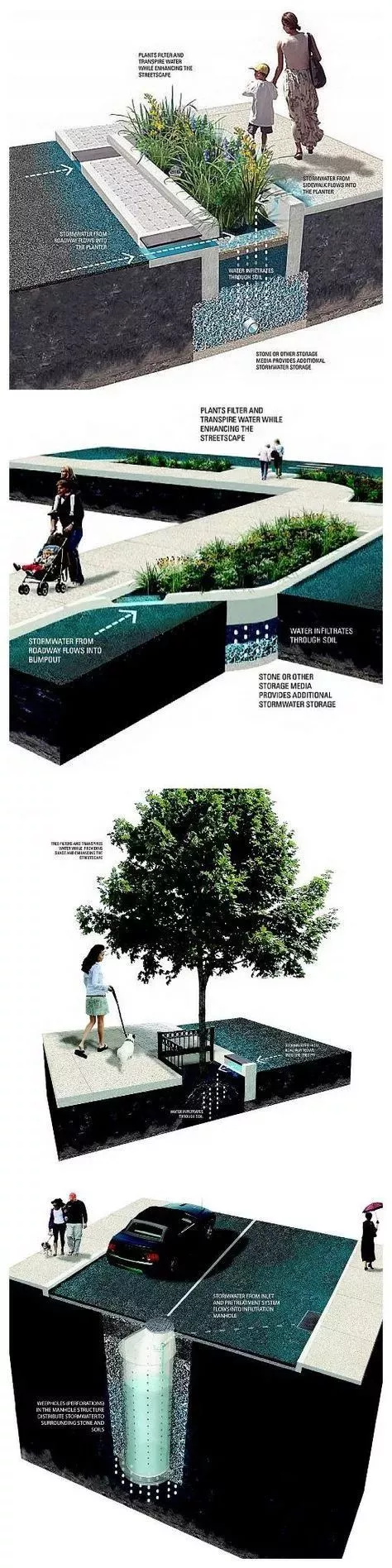

▲ 图3:多种雨洪问题处理手法

各国家针对雨洪安全分别提出了相应的术语和设计规范,曾经的很多名词和政策都对当今的雨洪管理措施产生了巨大的影响。

美国首先提出了最优管理措施BMP(Best Management Practice),并在1999年提出了低影响开发模式LID(Low Impact Development )——这也是海绵城市的另一个名字。

▲ 图4:波特兰会议中心雨水花园

1996年,美国首先在波特兰尝试了大尺度的生态草沟系统设计,在城市雨水排入Willamette河之前利用植草沟减少了50%的径流污染。

波特兰作为较早应用雨水管理系统的城市,从1990s开始大量的公路和社区中都设置了完整的生态排水体系[1],草沟作为BGI(Blue-Green Infrastructure)的较小构成单元,通过对雨水的初步收集和过滤,以减缓城市中大面积硬质铺装所造成的雨水排放压力。

▲ 图5:Green Infrastructure Scenarios,2014 ASLA

英国在1997由JimConlin在BMP系统基础上提出了针对暴雨管理(stormwater management)的SUDS系统,并从2003年开始,在苏格兰大部分新建设的城市开发项目中强制实施。

▲ 图6:SUDS System Includes Waterfall in London

02

- 高效雨洪问题处理设施—生态植草沟 -

生态植草沟(又叫植被浅沟/生物沟,以下简称植草沟),是指种植植被的景观性地表沟渠排水系统,主要用于雨水前期处理、雨水运输,用以代替传统的沟渠排水系统[2]。

相较于排水体积一定的传统排水模式,植草沟能够通过植被的滞留/过滤/吸附功能,减缓径流流速,去除径流中的污染物,利用弹性的排蓄空间降低雨水对城市排水造成的压力和污染。

生态草沟的概念经常被误解成雨水花园,生态草沟是由草坡或者自然的坡度引流雨水并加以过滤。简单来说,生态植草沟更加针对于雨洪处理的收集与运输阶段,它可以是雨水花园的输入与输出通道。其设计既要满足生态排水的技术要求,又要满足公众审美的美学标准。

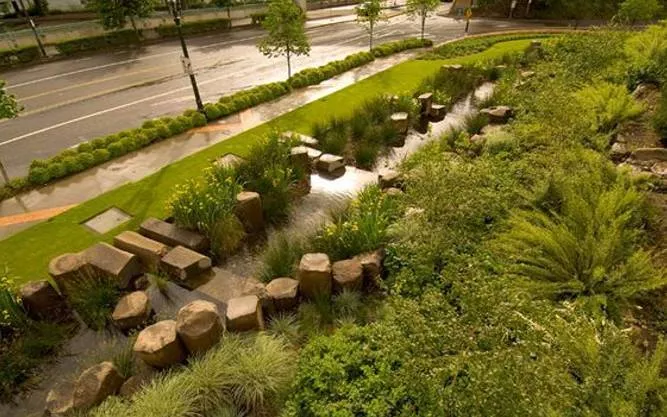

▲ 图7:Bioswale Design along Urban Street

植草沟可以按照地表径流流入的方式,进一步划分为3种类型:标准传输型植草沟,干植草沟,和湿植草沟[3]。

植草沟的主要作用是去除地表径流中的污染物,在华盛顿长度为60m的植草沟实验中,对于SS去除率可达60%,碳氢化合物去除率可达75%,金属污染物去除率可达67%,也就是说,大部分污染物可在60-75m的距离中去除[4]。

此外,植草沟又经常被设置在大面积的硬质铺装边,如高速公路、步行道路和停车场等,用以快速疏散聚集的雨水。

在Shandas(2015)的研究中还指出[5],拥有生态草沟的社区居民对于环境的满意度更高,社区变得更适宜步行,也能够通过社区性的维护活动拉近邻里距离,促进社区认同感的营造。

03

- 植草沟的常见结构与设计要领 -

植草沟能高效缓解雨洪排蓄,又能处理径流污染,同时它的结构简单,占地面积小,容易维护,所以植草沟是可以大量在城市景观设计中被复制的生态技术。

植草沟的设计原则,首先要满足排水的需求,其次是其观赏价值,在植草沟的设计中尤其要注意以下几点:

(1)断面缺口

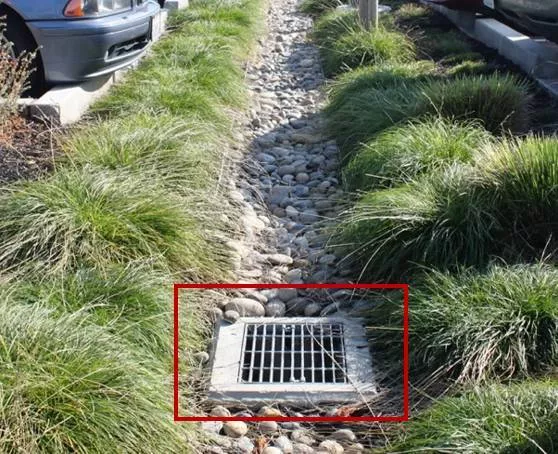

为了避免路面积水,植草沟通过断面的缺口设计将雨水快速导入其中,常见的做法是将其直接与街道景观结合,作为分割机动车与步行道路之间的绿化带,同时利用植物对机动车路面的污染(油污、颗粒物等)进行过滤和沉淀。

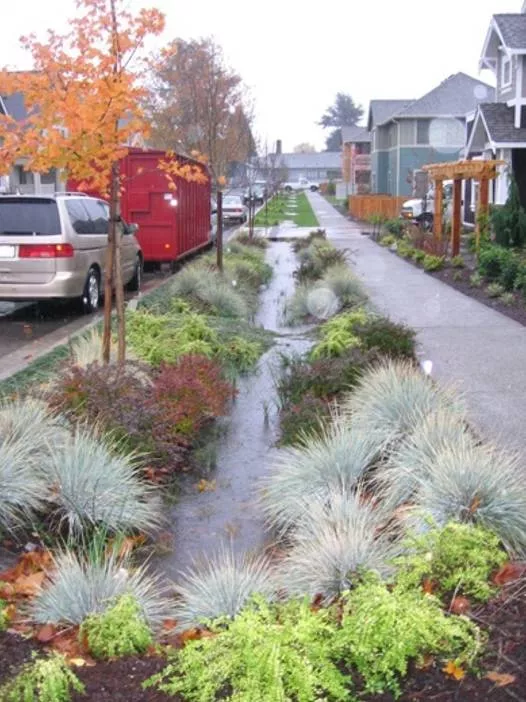

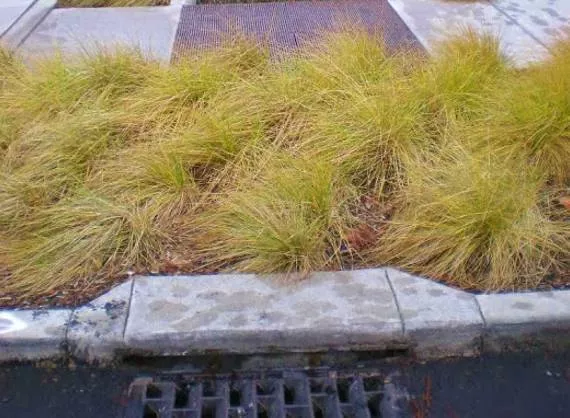

▲ 图8:Street Bioswales,SanFrancisco

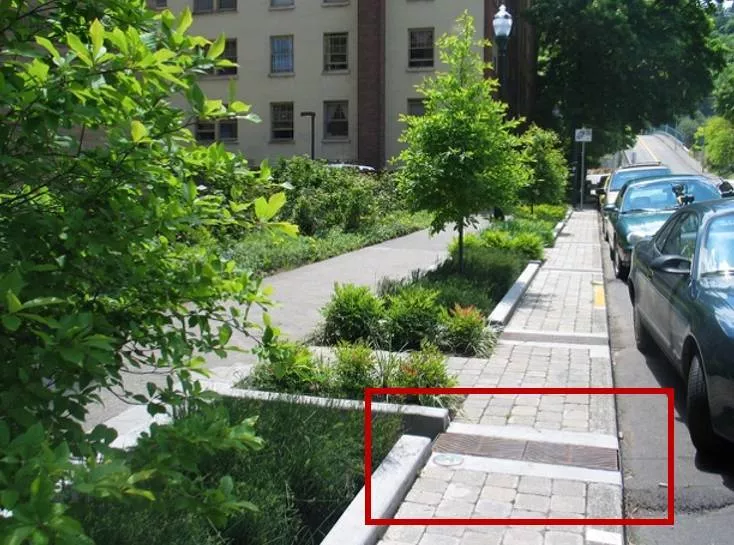

▲ 图9:NE Siskiyou Green Street, Portland, Oregon, 2007 Asla Professional Award

NE Siskiyou Green Street(图9)作为波特兰比较著名的绿色街道,曾在2007年获得了ASLA专业组的通用设计奖。该设计将原有街道的社区停车空间改建为生态草沟,创造了利于步行的步道体系,同时缓解了该地区经年的暴雨积水问题。

(2)弹性的储水空间

相较于人工沟渠式的草沟,自然草沟能够提供更大的弹性空间,草坡的渗透率更有利于雨水的快速下渗和导流,草坡面积越大越能更好地净化水体。

但要注意一点,在植草沟设计中需要结合场地本身的空间限制条件选择适合的做法,以便达产生最大生态效益。比如,利用缺口形成的人工草沟更加节省空间,同时植物种类更丰富,能够提供多样化的栖息空间。

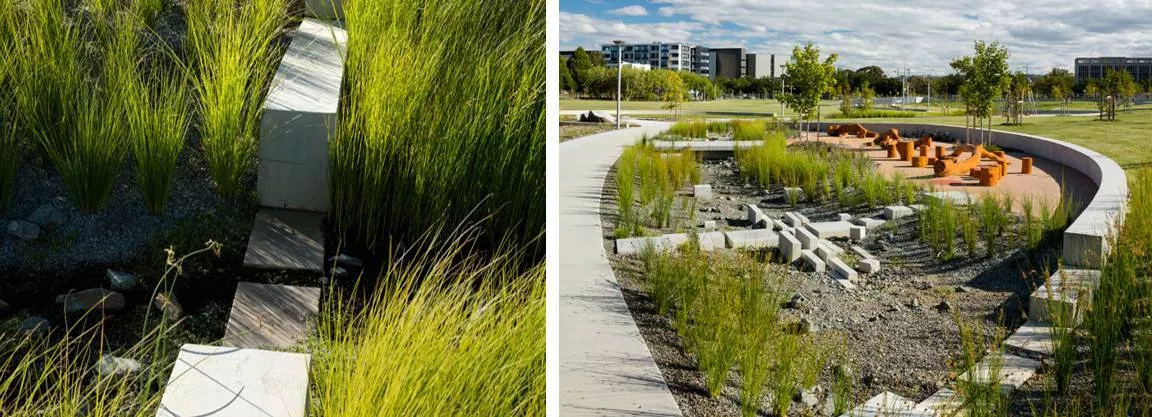

▲ 图10:Pathcrosses a bioswale in Portland, OR

▲ 图11:NaturalGrass Swale

(3)系统性排水网络

植草沟的设计往往不是单独存在的,而是依存于完整的排水体系。由于植草沟的储水能力有限,所以收集的雨水需要快速地排入储存能力更强的雨水管理设施,如蓄水池,雨水花园等。

因此在设计中,除了需要考虑每一段草沟之间的链接以外,还需要完善植草沟与其他雨洪设施之间的配合。

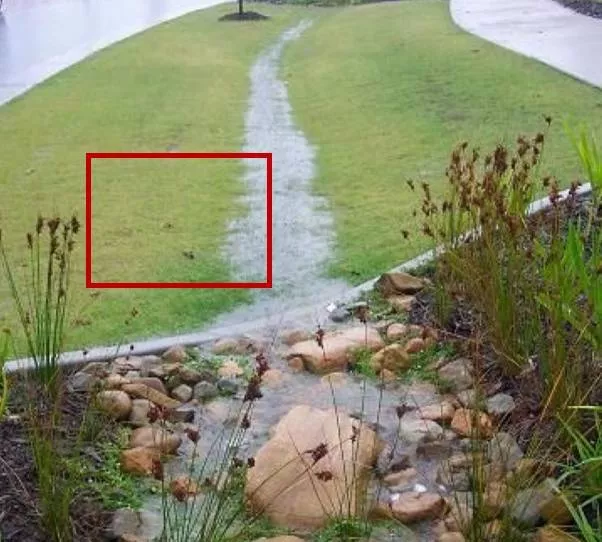

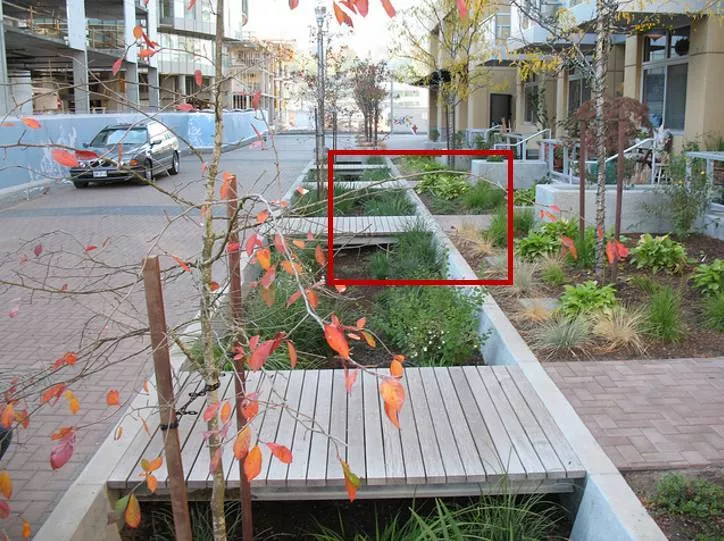

▲ 图12:Bioswale in Glashaus Residential Development, Emeryville

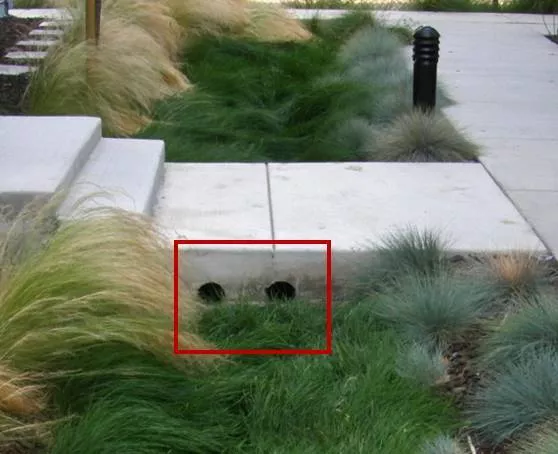

▲ 图13:Parking,Castro Valley Library, San Leandro

图12是一种连接植草沟之间的简单方法,图13是将草沟的水快速转移到地下排水管道的做法。除此之外,也可以将水转移至retention basin和detention basin中,如14.

▲ 图14:Hassett Park Stormwater Design,Campbell Section 5,ACT, Australia

(4)季节性景观

雨洪管理的措施都会涉及到季节性的设计问题,当有暴雨产生的时候,我们需要考虑植物是否适应有水的环境,水流是否会形成具有观赏价值的景观等。

同时也需要考虑,在旱季的时候,没有了水元素,草沟只是作为一般性的景观元素存在时,是否也具有欣赏性。

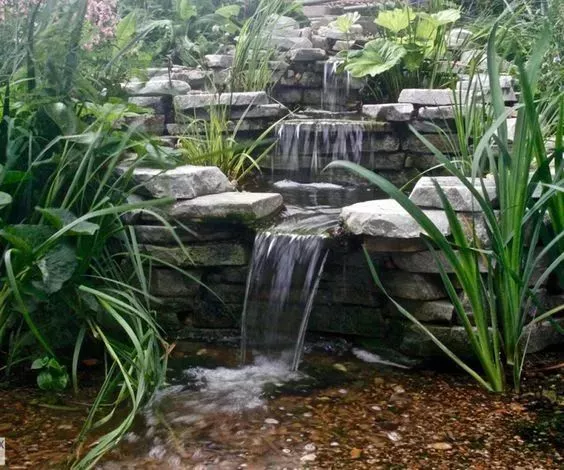

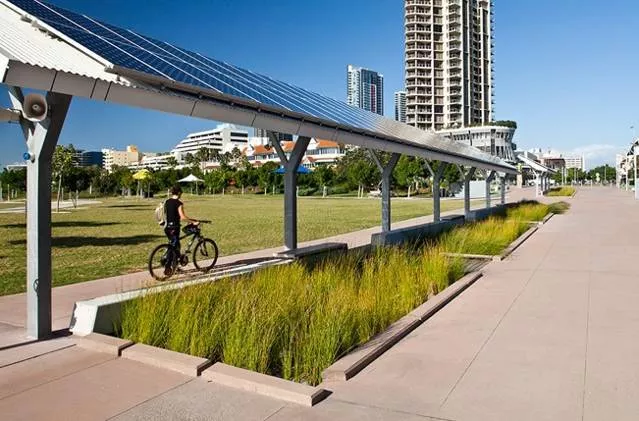

▲ 图15:Hassett Park Stormwater Design,Campbell Section 5, ACT, Australia

▲ 图16:Southport Broadwater Parklands, AECOM

▲图17:Bioswale, Bullitt Center , 15th Avenue

(5)关于植物种类的选择

植物在植草沟的设计中扮演着重要的角色,其种类的选择能够直接影响植草沟的生态效益:

1. 植物根茎能够减缓水流的速度,使径流中的固体颗粒逐渐沉淀。

2. 通过植物根系与土壤的作用,吸收径流中的营养物质(氮磷钾和部分金属元素),并为微生物提供了良好的栖息场所,加强污染元素的吸收与沉淀。

3. 多样性的植物组合,能够为城市中的动物提供小型的栖息地。

4. 结合周边环境,提供美学价值。

04

- 总结与启发-

综上所述,植草沟作为雨洪管理措施中较小的构成单元,经常在生活中被大家忽略。但植草沟具有较强的净化能力和疏导能力。

同时,植草沟具有占地小,好维护等优势,也让其越来越多地出现在社区街道,停车场等场所。帮助形成绿色街道(Green Street)体系和绿色基础设施(Green Infrastructure)等缓解城市雨洪压力的生态措施。

同学们在景观设计项目中,如遇到城市雨洪问题,可以思考和利用今天讲到的植草沟设计,更好地形成系统性的雨洪管理模式;在大尺度的场地设计中,也可以应用植草沟设计,作为具有生态效益的技术节点和结构表达。

下篇剧情预告

下集剧情依旧针对雨洪问题管理系统,主角将是蓄滞池,与植草沟偏重雨水运输和污染过滤不同,蓄滞池将提供长期和短暂性的储存雨水功能,请大家保持期待,并体验逐渐成为景观设计高手的过程。

跟X老师

每次学一点景观生态基础知识

做更精良的作品集,拿更好的offer

回复【X+联系方式】订阅本系列

Reference:

[1] D'Arcy, B., & Frost, A. 2001. The role of best management practices inalleviating water quality problems associated with diffuse pollution. Science of the Total Environment, 265(1-3),359.

[2] Yousef Y A. Wanielista M P. Harper H H., 1985, Removal of Highway Contaminants by RoadsideSwales, Trand Resrecord1017, TRB, Washington DC.

[3] Thomas N D. Andrew J R, 2002, Municipal Stormwater Management, Washington DC.

[4] 王健, 尹炜, 叶闽, 等. 植草沟技术在面源污染控制中的研究进展[J]. 环境科学与技术, 2011, 34(5): 90-94.

[5] Shandas, V. 2015. Neighborhood change and the role of environmental stewardship: a casestudy of green infrastructure for stormwater in the city ofPortland, Oregon, USA. Ecology & Society.

[6] Burian, S. J., & Edwards, F. G. 2002. Historical perspectives of urban drainage. American Society ofCivil Engineers, 91(2002), 3-16.
